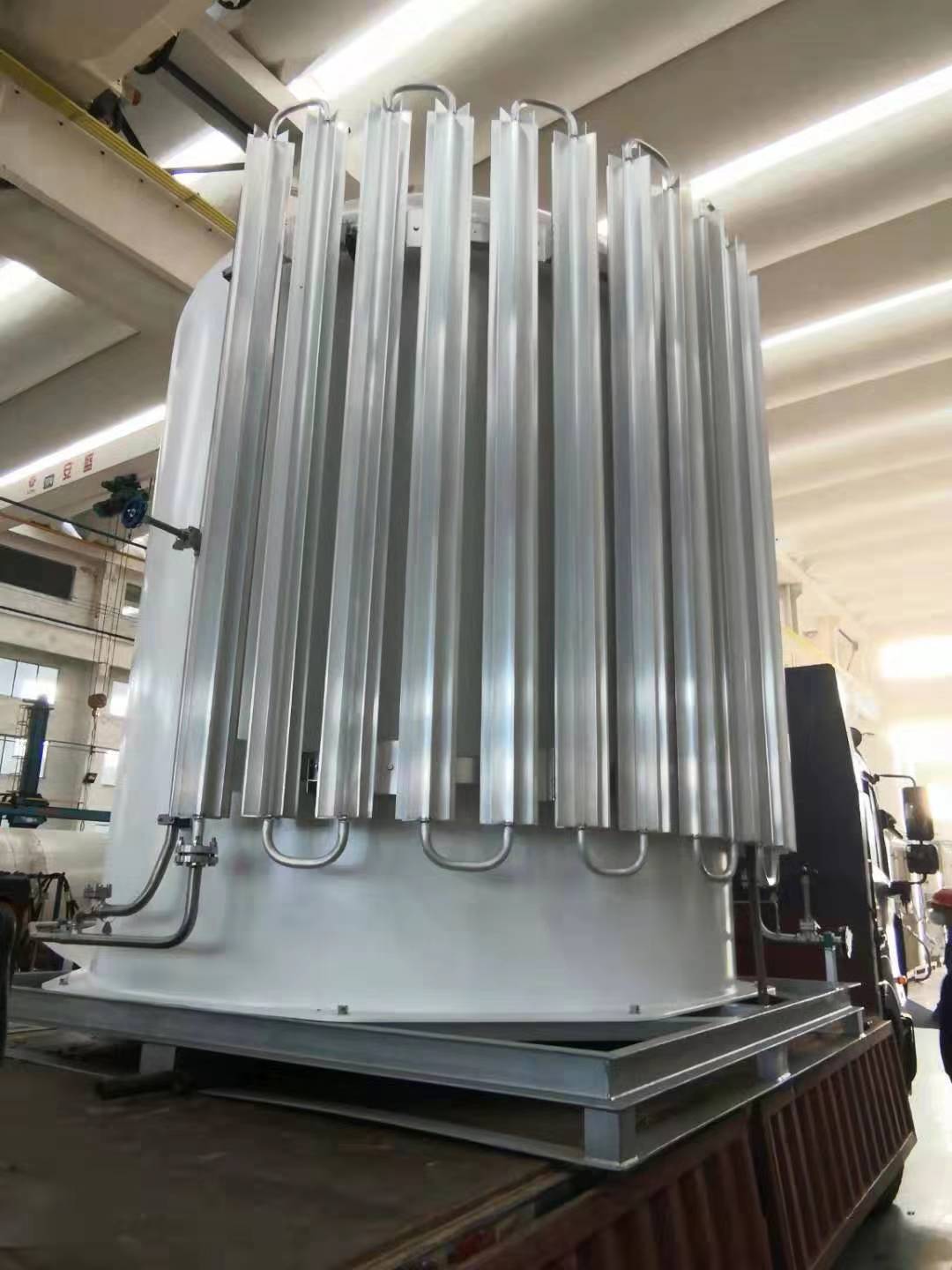

LNG低溫儲罐的構件特點?

1、內罐壁

   內罐壁是低溫儲罐的主要構件，由耐低溫、具有較好機械性能的鋼板焊接而成，一般選用A5372級、A516 Gr.60、Gr18Ni9、ASME的304等特種鋼材。如某罐內罐底板和環板選用厚16 mm、材質為A537 CL2的鋼板，其余板則可選用厚6.35 mm、材質為A537 CL1的鋼板。

2、保冷層

    罐壁保冷

   外罐襯板內側噴涂聚氨酯泡沫，一般要求聚氨酯泡沫導熱系數≤0.03 W/(m·K)，密度40~60 kg/m3，厚度150 mm左右。

   罐頂保冷

   內罐頂采用懸吊式巖棉保冷層，如某罐罐頂設置了4層玻璃纖維保冷層，每層厚100 mm，玻璃纖維棉的密度為16kg/m3、導熱系數為0.04 W/(m·K)。

   罐底保冷

   罐底保冷比較復雜，除了鋼板下噴涂聚氨酯泡沫外，還要設計防水結構。下圖是某罐罐底的保冷結構，包括65 mm厚的墊層，60 mm厚的密實混凝土，2 mm厚的防水油氈，2層各100 mm厚的發泡玻璃，最后用70 mm厚混凝土覆蓋，以保護外罐混凝土不受過低溫度的影響。

3、混凝土外罐

   混凝土外罐壁、外罐頂由預應力鋼筋混凝土及耐低溫鋼襯板構成?；炷翉?qiáng)度應≥25 MPa。外罐頂和罐壁要能承受氣體意外泄漏產生的內壓力，因此，鋼筋混凝土要具備足夠的抗拉強度。

   對于大型儲罐，為使預應力混凝土罐壁均衡受力，可采用等強不等厚或等厚不等強的設計方法。
