概述：

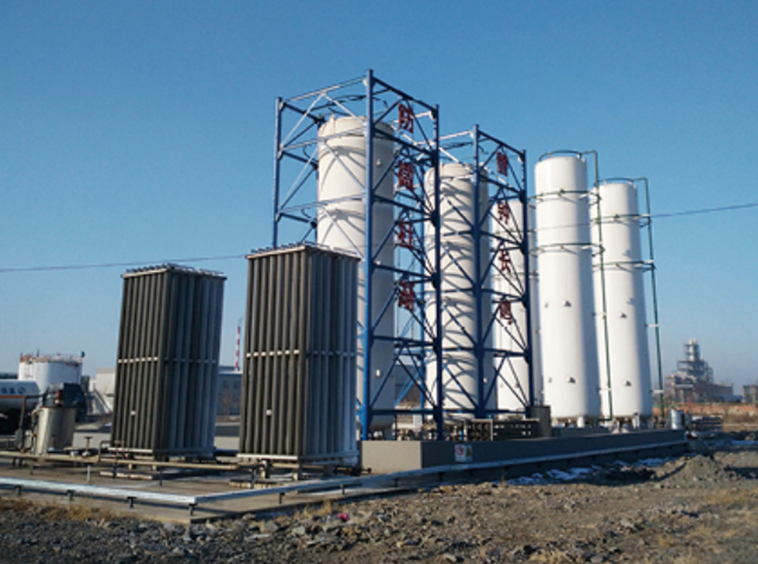

1、產品名稱：低溫液體儲罐

充裝介質：LO2/LN2/ LAr/LNG

介質的物性參數：

液氮（LN2）

平均分子量:           28.01

氣化溫度:               -195.750C

液相密度:               810kg/m3

  液氮為低溫液體（在101.325KPa下，液氮沸點為-195.75℃），當與人體皮膚、眼睛接觸時會引起凍傷（冷燒傷）。低溫液體汽化為氣體時，體積會迅速膨脹（在0℃、101.325KPa下，1L液氮汽化為氣體為648L）。密閉容器內，因體積膨脹使壓力升高，易引起容器超壓爆炸。

氮氣是一種無色、無味、無嗅的氣體。常溫下，氮氣的化學性質不活潑。是一種能使人或動物窒息的氣體。

液氧（LO2）

平均分子量:           32

氣化溫度:               -1830C

液相密度:               1140kg/m3

＊液氧和氣氧是一種強氧化劑、強助燃劑。

＊液氧與可燃物質接近，極易引起著火燃燒。

＊液氧與可燃物質接觸時，因撞擊產生爆炸，液氧與可燃物質混合時，存在著爆炸的危險性。

＊液氧蒸發成氣氧時，能被衣服等織物吸附，遇火源易引起閃爍燃燒。

液氬（LAr）

平均分子量:           39.95

氣化溫度:               -185.70C

液相密度:               1410kg/m3

  氬氣是稀有氣體，也是一種無色、無味、無毒、不可燃的惰性氣體，對人體有窒息和麻醉作用。

2、設計、制造技術規范

TSG R0004－2009《固定式壓力容器安全技術監察規程》

GB150.1~150.4-2011 《壓力容器》

GB/T18442.1~ 18442.6-2011《固定式真空絕熱深冷壓力容器》

設計使用年限20年

3、低溫儲罐主體焊縫無損檢測

  A、B類100%RT，按JB/T4730.2-2005要求射線檢測技術等級不低于AB級，合格級別不低于Ⅱ級，且100%PT，按JB/T4730.5-2005Ⅰ級合格。

  20%RT，按JB/T4730.2-2005要求射線檢測技術等級不低于AB級，合格級別不低于Ⅲ級；最后合攏縫100%UT，按JB/T4730.3-2005要求采用脈沖反射法超聲檢測，檢測技術等級不低于B級，合格級別不低于Ⅰ級

  C、D、E類不銹鋼與不銹鋼（低合金鋼）需作100%PT,按JB/T4730.5-2005Ⅰ級合格，其余100%MT,按JB/T4730.4-2005Ⅰ級合格(外殼與加強圈之間的焊接接頭除外)

4、主要的結構特點及工藝描述

主要的結構特點

采用真空絕熱，絕熱材料為珠光砂。

  頂部充液設計有多孔淋充結構，可以使低溫液體在充入內容器時穩靜。并可使內容器中的部分氣相被低溫吸收液化，以保持充裝過程中內容器氣相壓力的相對穩定性。

  內膽和外殼間的支承結構采用上部不銹鋼拉帶下部不銹鋼管支撐方式。設備正常工位下（立式），內膽及其儲存介質的重力載荷通過3根不銹鋼管傳遞到外殼上，最終傳遞到外殼支腿和設備基礎上，避免產生額外的偏心力矩載荷，該結構同時保障了設備工作時低溫工況下內膽自由收縮的需要。

  低溫管路從罐體下端集中引出，便于操作維護。為保證罐體能穩定安全地儲存低溫液體，罐體設置有多重安全裝置和儀表：配置液位計，壓力表，夾層設有外筒防爆裝置，內膽設有組合安全系統，此外還有管路安全閥等。

5、工藝描述

低溫儲罐氣體置換處理

  儲罐在首次使用前必須進行氣體置換處理，利用氮氣吹掃置換管道及儲罐內空氣。

穩壓及故障排除

  打開增壓器輸入閥，可提高儲罐內壓力，如發現緊急情況可打開氣體排放閥進行泄壓。在工作狀態下，儲罐一旦超壓可以通過安全閥和爆破片進行泄壓。

測量

  根據液位計的讀數參照液位對照表可以讀出儲罐的實際裝載容積；根據壓力表可以讀出儲罐的工作壓力；在儲罐檢修期間或者運行過程中如果發現儲罐壓力升速異常，可以通過真空熱偶規管測量夾層的真空度。
